Montage-Leuchttische

 Montage-Leuchttisch Serie M und N

Leuchttisch als Durchlicht-Arbeitsplatz im Großformat

Montage-Leuchttisch Serie M


Leuchttisch als Durchlicht-Arbeitsplatz im Großformat mit Schubladen

Montage-Leuchttisch Serie N


Leuchttisch als Durchlicht-Arbeitsplatz im Großformat

Montage-Leuchttisch M und N - Leuchtkasten-Detail

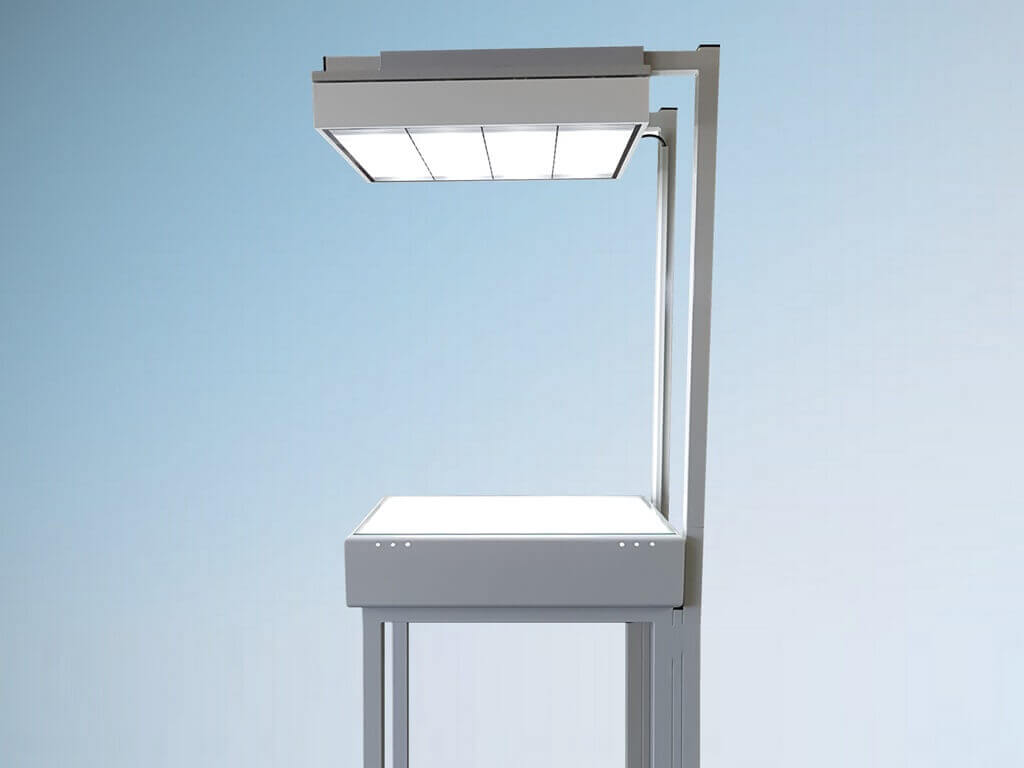

Leuchttisch als Durchlicht-Arbeitsplatz mit Auflicht-Farbprüfleuchte

Montage-Leuchttisch Serie M - hier als Sonderversion mit Auflicht-Prüfkabine



EIN/AUS-'Push-Dim'-Taster (Standard)


  • Montage-Leuchttisch mit waagerechter Tisch-/Leuchtfläche
  • LED-Lichttechnik, dimmbar
  • Serie M ohne Schubladen
  • Serie N mit 6 Schubladen im Unterbau



Artikelbeschreibung und weitere Details ...

Weitere Details bitte hier ausklappen ...

Montage-Leuchttisch Fabrikat Deitenbach®, Tischfläche waagerecht, nicht verstellbar. Der Leuchtkasten besteht aus einem Rahmen aus formstabilen und wärmeableitenden Aluminiumprofil, pulverbeschichtet. Leuchtfläche aus klarem 8mm-Floatglas mit polierten Kanten, darunter zusätzliche Kunststoff-Streuscheibe, milchglasfarbig, Durchleuchtung mit SMD-LED 'Daylight' ca. 6000K, ca. 10-100% dimmbar per Taster als 'Push-Dim'-Version, Sofortstart der Beleuchtung und konstantes, flimmerfreies Licht. Die Oberfläche ist optional gegen Mehrpreis aus 8mm-Kunststoffglas (PLEXIGLAS®) oder 8mm-Sicherheitsglas (ESG) erhältlich.

EIN/AUS-'Push-Dim'-Taster auf der linken Seitenwand vorne, Schuko-Steckdose mit Klappdeckel zu Ihrer freien Verfügung, Zuleitung mit Schukostecker, 230V / 50Hz, Unterbau aus Vierkant-Profilstahlrohr 40x40x2, komplett verschweißt für höchste Stabilität und pulverbeschichtet, Bodenausgleichselemente in allen Tischbeinen, ohne bzw. Serie N zusätzlich mit 6 Schubladen auf leichtlaufenden Rollschubführungen aus Stahl, Blenden mit Stahl-Bügelgriffen, Tischfarbe Standard lichtgrau RAL 7035 (oder nach Wunsch)

Weitere Zusatzausstattungen, wie z.B. Lenkrollen oder andere Tischhöhen, sind ebenfalls problemlos möglich. Bitte fragen Sie uns ...



Details wieder einklappen …
Art.-Nr. Glasfläche ca. (BxT) Außenmaße ca. (BxTxH) Schubladenmaße ca. (BxTxH)
914/1M 1000 x 0660 mm 1030 x 0690 x 800 mm - ohne -
914/2M 1080 x 0820 mm 1110 x 0850 x 800 mm - ohne -
914/3M 1300 x 0970 mm 1330 x 1000 x 800 mm - ohne -
914/4M 1430 x 1040 mm 1460 x 1070 x 800 mm - ohne -
914/5M 1610 x 1200 mm 1640 x 1230 x 800 mm - ohne -
914/6M 1830 x 1300 mm 1860 x 1330 x 800 mm - ohne -
914/7M 2500 x 1270 mm 2530 x 1300 x 800 mm - ohne -
Art.-Nr. Glasfläche ca. (BxT) Außenmaße ca. (BxTxH) Schubladenmaße ca. (BxTxH)
914/1N 1000 x 0660 mm 1030 x 0690 x 800 mm 0810 x 0530 x 50 mm
914/2N 1080 x 0820 mm 1110 x 0850 x 800 mm 0890 x 0690 x 50 mm
914/3N 1300 x 0970 mm 1330 x 1000 x 800 mm 1110 x 0840 x 50 mm
914/4N 1430 x 1040 mm 1460 x 1070 x 800 mm 1240 x 0910 x 50 mm
914/5N 1610 x 1200 mm 1640 x 1230 x 800 mm 1410 x 1070 x 50 mm

 Montage-Leuchtpult Serie MO

  für Formate ab DIN A1 und Großformate

  als Tischaufsatz ohne Unterbau

Leuchtpult als Durchlichttisch mit Tageslicht-Lampen

Montage-Leuchtpult Serie MO


Leuchtpult als Durchlichttisch mit Tageslicht-Lampen

Montage-Leuchtpult Serie MO, Detail


Leuchtpult als Durchlichttisch mit Tageslicht-Lampen

Leuchtpult mit einem herausnehmbaren Aufkanteinsatz aus Alu als Sonderausstattung z.B. für spezielle Sortierarbeiten


Schalter für Leuchttisch

EIN/AUS-'Push-Dim'-Taster (Standard)


  • Montage-Leuchtpult Serie MO

  • LED-Lichttechnik, dimmbar

  • als Tischaufsatz ohne eigenen Unterbau



Artikelbeschreibung und weitere Details ...

Weitere Details bitte hier ausklappen ...

Fabrikat Deitenbach®, aus Aluminium gefertigt, als Tischaufsatz in Profi-Qualität, solide verarbeitet, für sicheres Kontrollieren, einfaches Durchzeichnen, Montieren und Sortieren, als Pultform in waagerechter Ausführung, ohne Neigungsverstellung,

Der Leuchtkasten besteht aus einem Rahmen aus formstabilen und wärmeableitenden Aluminiumprofil, pulverbeschichtet in lichtgrau RAL7035 (oder nach Wunsch) Gesamthöhe außen ca. 180mm. Leuchtfläche aus klarem 8mm-Floatglas mit polierten Kanten, darunter zusätzliche Kunststoff-Streuscheibe, milchglasfarbig. Die Oberfläche ist optional gegen Mehrpreis aus 8mm-Kunststoffglas (PLEXIGLAS®) oder 8mm-Sicherheitsglas (ESG) erhältlich.

Durchleuchtung mit SMD-LED 'Daylight' ca. 6000K, ca. 10-100% dimmbar per Taster als 'Push-Dim'-Version, Sofortstart der Beleuchtung und konstantes, flimmerfreies Licht. EIN/AUS-'Push-Dim'-Taster auf der linken Seitenwand vorne, Schuko-Steckdose mit Klappdeckel zu Ihrer freien Verfügung, Zuleitung mit Schukostecker, 230V / 50Hz




Details wieder einklappen …
Art.-Nr. Glasfläche ca. (BxT) Außenmaße ca. (BxTxH)
914/1MO 1000 x 0660 mm 1030 x 0690 x 180 mm
914/2MO 1080 x 0820 mm 1110 x 0850 x 180 mm
914/3MO 1300 x 0970 mm 1330 x 1000 x 180 mm
914/4MO 1430 x 1040 mm 1460 x 1070 x 180 mm
914/5MO 1610 x 1200 mm 1640 x 1230 x 180 mm
914/6MO 1830 x 1300 mm 1860 x 1330 x 180 mm
914/7MO 2500 x 1270 mm 2530 x 1300 x 200 mm

 Montage-Leuchttisch Serie MR und NR

Leuchttisch als Durchlicht-Arbeitsplatz im Großformat

Montage-Leuchttisch Serie MR


Leuchttisch als Durchlicht-Arbeitsplatz im Großformat

Montage-Leuchttisch Serie NR, hier Sonderversion mit Griffleisten


Leuchttisch als Durchlicht-Arbeitsplatz im Großformat mit Schubladen

Montage-Leuchttisch Serie NR, hier mit Sonderausstattung Lupenleuchte 'Control'


Leuchttisch als Durchlicht-Arbeitsplatz im Großformat

Elektromotorische Neigungsverstellung des Leuchtkastens, bis Größe 3 mit einem Verstellantrieb


Leuchttisch als Durchlicht-Arbeitsplatz im Großformat

Elektromotorische Neigungsverstellung des Leuchtkastens, ab Größe 4 mit zwei Verstellantrieben


  • Montage-Leuchttisch mit elektromotorisch neigbarer Tisch-/Leuchtfläche

  • LED-Lichttechnik, dimmbar​

  • Serie MR ohne Schubladen
  • Serie NR mit 5 Schubladen im Unterbau



Artikelbeschreibung und weitere Details ...

Weitere Details bitte hier ausklappen ...

Fabrikat Deitenbach®, mit elektromotorisch neigbarer Tisch-/Leuchtfläche, bis ca. 28° stufenlos, Bedienung über AUF/AB-Handschalter an der Frontseite, Größe 1 bis 3 mit einem Verstellantrieb im Unterbau integriert, Größe 4 bis 7 mit jeweils 2 Antrieben, kleine Anschlagleiste aus Aluminium vorne an der Leuchtfläche angebracht.

Der Leuchtkasten besteht aus einem Rahmen aus formstabilen und wärmeableitenden Aluminiumprofil, pulverbeschichtet. Leuchtfläche aus klarem 8mm-Floatglas mit polierten Kanten, darunter zusätzliche Kunststoff-Streuscheibe, milchglasfarbig, Durchleuchtung mit SMD-LED 'Daylight' ca. 6000K, ca. 10-100% dimmbar per Taster als 'Push-Dim'-Version, Sofortstart der Beleuchtung und konstantes, flimmerfreies Licht. Die Oberfläche ist optional gegen Mehrpreis aus 8mm-Kunststoffglas (PLEXIGLAS®) oder 8mm-Sicherheitsglas (ESG) erhältlich.

EIN/AUS-'Push-Dim'-Taster auf der linken Seitenwand vorne, Schuko-Steckdose mit Klappdeckel zu Ihrer freien Verfügung, Zuleitung mit Schukostecker, 230V / 50Hz, Unterbau aus Vierkant-Profilstahlrohr 40x40x2, komplett verschweißt für höchste Stabilität und pulverbeschichtet, Bodenausgleichselemente in allen Tischbeinen, ohne bzw. Serie NR zusätzlich mit 5 Schubladen auf leichtlaufenden Rollschubführungen aus Stahl, Blenden mit Stahl-Bügelgriffen, Tischfarbe Standard lichtgrau RAL 7035 (oder nach Wunsch)

Weitere Zusatzausstattungen, wie z.B. Lenkrollen oder andere Tischhöhen, sind ebenfalls problemlos möglich. Bitte fragen Sie uns ...



Details wieder einklappen …
Art.-Nr. Glasfläche ca. (BxT) Außenmaße ca. (BxTxH) Schubladenmaße ca. (BxTxH)
914/1MR 1000 x 0660 mm 1030 x 0690 x 800 mm - ohne -
914/2MR 1080 x 0820 mm 1110 x 0850 x 800 mm - ohne -
914/3MR 1300 x 0970 mm 1330 x 1000 x 800 mm - ohne -
914/4MR 1430 x 1040 mm 1460 x 1070 x 800 mm - ohne -
914/5MR 1610 x 1200 mm 1640 x 1230 x 800 mm - ohne -
914/6MR 1830 x 1300 mm 1860 x 1330 x 800 mm - ohne -
914/7MR 2500 x 1270 mm 2530 x 1200 x 800 mm - ohne -
Art.-Nr. Glasfläche ca. (BxT) Außenmaße ca. (BxTxH) Schubladenmaße ca. (BxTxH)
914/1NR 1000 x 0660 mm 1030 x 0690 x 800 mm 0810 x 0530 x 50 mm
914/2NR 1080 x 0820 mm 1110 x 0850 x 800 mm 0890 x 0690 x 50 mm
914/3NR 1300 x 0970 mm 1330 x 1000 x 800 mm 1110 x 0840 x 50 mm
914/4NR 1430 x 1040 mm 1460 x 1070 x 800 mm 1240 x 0910 x 50 mm
914/5NR 1610 x 1200 mm 1640 x 1230 x 800 mm 1410 x 1070 x 50 mm

 Montage-Leuchttisch Serie TM und TRM

Leuchttisch als Durchlicht-Arbeitsplatz im Großformat

Montage-Leuchttisch Serie TM (Abbildung zeigt Typ 914/2TM)


Leuchttisch als Durchlicht-Arbeitsplatz im Großformat

Montage-Leuchttisch Serie TRM (Abbildung zeigt Typ 914/2TRM)


Leuchttisch als Durchlicht-Arbeitsplatz im Großformat

Montage-Leuchttisch Serie TRM (Abbildung zeigt Typ 914/4TRM in waagerechter Position)


Leuchttisch als Durchlicht-Arbeitsplatz im Großformat

Montage-Leuchttisch Serie TRM (Abbildung zeigt Typ 914/4TRM in schräggestellter Position)


Leuchttisch als Durchlicht-Arbeitsplatz im Großformat

Elektromotorische Neigungsverstellung des Leuchtkastens, bis Größe 3 mit einem, ab Größe 4 mit zwei Verstellantrieben. (Abb. zeigt Typ 914/4TRM mit 4 Hubsäulen)


  • Montage-Leuchttisch mit elektromotorischer  Höhenverstellung
  • LED-Lichttechnik, dimmbar
  • Serie TM waagerecht
  • Serie TRM mit elektromotorisch neigbarer Tisch-/Leuchtfläche



Artikelbeschreibung und weitere Details ...

Weitere Details bitte hier ausklappen ...

Fabrikat Deitenbach®, mit stufenloser, elektromotorischer Höhenverstellung von 800 bis ca. 1400 mm. Typ TRM zusätzlich mit elektromotorisch neigbarer Tisch-/Leuchtfläche, bis ca. 28° stufenlos, Bedienung über AUF/AB-Handschalter an der Frontseite, Größe 1 bis 3 mit einem Verstellantrieb im Unterbau integriert, Größe 4 bis 7 mit jeweils 2 Antrieben, kleine Anschlagleiste aus Aluminium vorne an der Leuchtfläche angebracht.

Der Leuchtkasten besteht aus einem Rahmen aus formstabilen und wärmeableitenden Aluminiumprofil, pulverbeschichtet. Leuchtfläche aus klarem 8mm-Floatglas mit polierten Kanten, darunter zusätzliche Kunststoff-Streuscheibe, milchglasfarbig, Durchleuchtung mit SMD-LED 'Daylight' ca. 6000K, ca. 10-100% dimmbar per Taster als 'Push-Dim'-Version, Sofortstart der Beleuchtung und konstantes, flimmerfreies Licht. Die Oberfläche ist optional gegen Mehrpreis aus 8mm-Kunststoffglas (PLEXIGLAS®) oder 8mm-Sicherheitsglas (ESG) erhältlich. EIN/AUS-'Push-Dim'-Taster auf der linken Seitenwand vorne, Schuko-Steckdose mit Klappdeckel zu Ihrer freien Verfügung, Zuleitung mit Schukostecker, 230V / 50Hz

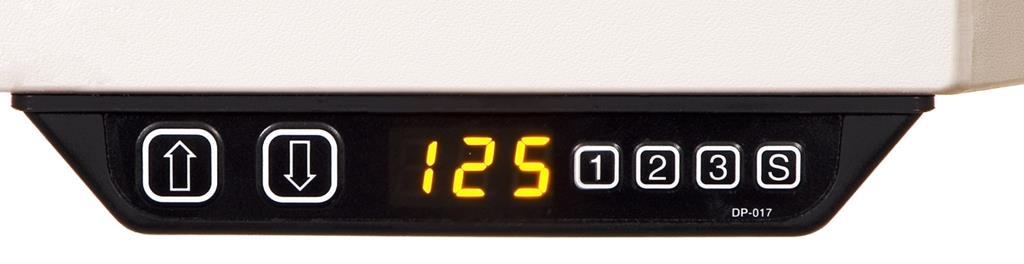

Ergonomischer Steh-Sitz-Schreibtisch von Deitenbach



Unterbau mit Trägerrahmen oben aus Vierkant-Profilstahlrohr, komplett verschweißt, darunter 2 bzw. 4 Hubsäulen aus Stahl, Fußkufen mit Bodenausgleichselementen. Die Tischhöhe ist sehr komfortabel einstellbar über Bedientastatur frontseitig, mit Display zur Anzeige der aktuellen Höhe und Memory-Funktion: es können 3 Höheneinstellungen gespeichert und bei Bedarf aufgerufen werden. Tischfarbe Standard: Leuchtkasten lichtgrau RAL 7035, Hubsäulen weißaluminium RAL 9006

Weitere Zusatzausstattungen, wie z.B. Lenkrollen, sind ebenfalls problemlos möglich. Bitte fragen Sie uns ...



Details wieder einklappen …
Art.-Nr. Glasfläche ca. (BxT) Außenmaße ca. (BxTxH) Anzahl Hubsäulen Anzahl Neigungsantriebe
914/1TM 1000 x 0660 mm 1030 x 0690 x 800-1400 mm 2 - ohne -
914/2TM 1080 x 0820 mm 1110 x 0850 x 800-1400 mm 2 - ohne -
914/3TM 1300 x 0970 mm 1330 x 1000 x 800-1400 mm 2 - ohne -
914/4TM 1430 x 1040 mm 1460 x 1070 x 800-1400 mm 4 - ohne -
914/5TM 1610 x 1200 mm 1640 x 1230 x 800-1400 mm 4 - ohne -
914/6TM 1830 x 1300 mm 1860 x 1330 x 800-1400 mm 4 - ohne -
Art.-Nr. Glasfläche ca. (BxT) Außenmaße ca. (BxTxH) Anzahl Hubsäulen Anzahl Neigungsantriebe
914/1TRM 1000 x 0660 mm 1030 x 0690 x 800-1400 mm 2 1
914/2TRM 1080 x 0820 mm 1110 x 0850 x 800-1400 mm 2 1
914/3TRM 1300 x 0970 mm 1330 x 1000 x 800-1400 mm 2 1
914/4TRM 1430 x 1040 mm 1460 x 1070 x 800-1400 mm 4 2
914/5TRM 1610 x 1200 mm 1640 x 1230 x 800-1400 mm 4 2
914/6TRM 1830 x 1300 mm 1860 x 1330 x 800-1400 mm 4 2

 Leuchttische als Sonderversion

  Ausführungen nach Kundenwunsch

Leuchttisch als Durchlicht-Arbeitsplatz im Großformat

(Beispiel MSO-1)  Version zur Kontrolle von großformatigen Folien, die Leuchtfläche, mit einer festen 20° -Neigung, hat eine Größe von ca. 2500 x 1300 mm.


Leuchttisch als Durchlicht-Arbeitsplatz im Großformat

(Beispiel MSO-2)  Version zur Kontrolle von bedruckten Verbund-Glasscheiben mit einer in den Stahlunterbau integrierten, belastbaren Abstellfläche direkt vor der Leuchtfläche


Leuchttisch als Durchlicht-Arbeitsplatz im Großformat

(Beispiel MSO-3)  Version zur Kontrolle von Stahlbauteilen auf Rechtwinkligkeit mit einem integrierten, vom Kunden zur Verfügung gestellten Referenzwinkel


Leuchttisch als Durchlicht-Arbeitsplatz im Großformat

(Beispiel MSO-4)  Version zur Kontrolle von Tissue-Papieren

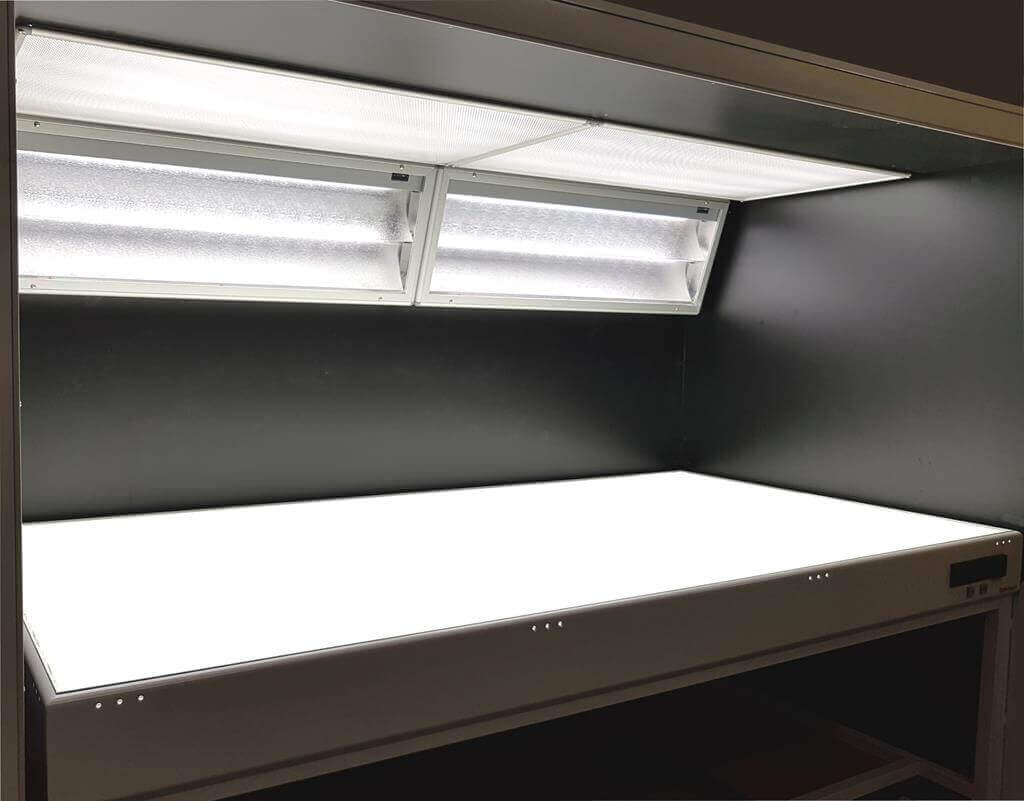

Kontrollkabine mit verschiedenen Durchlicht- und Auflichtquellen

(Beispiel MSO-5)  Kontrollkabine mit verschiedenen Durchlicht- und Auflichtquellen zur Prüfung von diversen veredelten und bedruckten Folienarten


Kontrollkabine mit verschiedenen Durchlicht- und Auflichtquellen

(Beispiel MSO-5)  Kontrollkabine mit verschiedenen Durchlicht- und Auflichtquellen zur Prüfung von diversen veredelten und bedruckten Folienarten


Leuchttisch mit motorischer Höhenverstellung, aufklappbaren Seitenerweiterungen und Anbauteilen

(Beispiel MSO-6)  Leuchttisch mit motorischer Höhenverstellung, aufklappbaren Seitenerweiterungen und kundenspezifischen Anbauteilen


Leuchttisch mit motorischer Höhenverstellung, aufklappbaren Seitenerweiterungen und Anbauteilen

(Beispiel MSO-6)  Leuchttisch mit motorischer Höhenverstellung, aufklappbaren Seitenerweiterungen und kundenspezifischen Anbauteilen


Kontrollstation mit Durchlicht- und Auflichtquelle

(Beispiel MSO-7)  Montage-Leuchttisch der Serie M als Kontrollplatz mit Auflichtquelle und dimmbarer Durchlichtfläche, hier zum Beispiel als Prüfstation in der Fertigungskontrolle eines Kunststoffwerks


Kontrollstation mit Durchlicht- und Auflichtquelle

(Beispiel MSO-7)  Montage-Leuchttisch der Serie M als Kontrollplatz mit Auflichtquelle und dimmbarer Durchlichtfläche, hier zum Beispiel als Prüfstation in der Fertigungskontrolle eines Kunststoffwerks


  • Beispiele von Sonderausführungen
  • Unsere Montage-Leuchttische fertigen wir für Sie selbstverständlich auch als individuelle Sonderversionen.



Wir hören Ihnen gerne zu:

Gemeinsam mit Ihnen möchten wir eine für Ihren Anwendungsfall genau passende Lösung finden ...
